Kompresor u 20V AQ-ONE sustavu napajaju dvije baterije spojene u seriju, što je omogućilo postizanje napona od 40 V i time odgovarajuću snagu motora od 1 KS za postizanje tlaka od 8 bara. Kapacitet kompresora je 90 l/min, kapacitet spremnika 6 l. Ovaj je dizajn savršen za garažne i kućne primjene, u malim tvrtkama za mobilne usluge i instalacije. Kompresor omogućuje puhanje, bojanje, pumpanje i pogon rotorskih alata. Kompresor ROOKS ima sigurnosni ventil, dva manometra (glavni koji mjeri tlak u spremniku i drugi koji dovodi sniženi tlak iza regulatora), standardnu ​​brzu utičnicu za kabel i ventil za odvod kondenzata. Kompresor radi u režimu 20/80, što znači 20% rada i 80% odmora. Ovaj način rada nije namijenjen za intenzivan rad u servisu i industriji. Kompresor je potporni i mobilni uređaj.

Uređaj
Prilikom pripreme alata za rad, tijekom montaže, te prilikom mijenjanja baterije ili pribora, baterija mora biti odspojena
iz uređaja. Održavajte alat čistim, posebno u tehnički važnim područjima: prekidači, priključak za bateriju, ručka pribora,
kućište oko motora, otvori za ventilaciju. Prljavština na tim mjestima može dovesti do trajnog oštećenja alata. Očistite alat čistom,
vlažnom krpom i ispuhnite zrakom.

OPREZ! Obavezno ispustite vodeni kondenzat koji nastaje zbog vlage u zraku svaki dan prije početka rada ako ga ima
nema pritiska u spremniku. Otvorite odvodni ventil i gravitacijski ispustite spremnik kompresora. Zatvorite ventil. Ovo je neophodan korak za
održavati ispravno radno stanje pneumatskih alata i alata za pumpanje, bojanje i puhanje.
Uključivanje i rad
Pritisnite glavnu sklopku (8) i kompresor će početi s radom, s povećanjem tlaka u spremniku. Možete postaviti željeni
radni tlak s regulatorom (7) (preporučeno 6,3 bara za pneumatske alate). Mjerači tlaka (6) pokazuju tlak
u spremniku (lijevi manometar, pored sigurnosnog ventila) i izlazni tlak (desni manometar, pored brze spojnice). Spojite
pneumatsko crijevo na brzu spojnicu, zatim odgovarajući alat. Počnite raditi. Obratite pozornost na sigurnosni ventil koji sprječava
tlak u spremniku ne prelazi 8 bara.
Filtar zraka
Zračni filter treba čistiti svakih 200 radnih sati. Otvorite kućište filtera, maksimalno propuhajte element filtera zrakom
tlaka od 3 bara i ponovno sastavite očišćeni filter. Ovo je nužan korak za održavanje ispravnog rada kompresora.
Onečišćeni filter može dovesti do trajnog kvara.
Sigurnosni ventil
Ventil je postavljen na maksimalni dopušteni tlak (8 bara). Nemojte podešavati ventil, mijenjati njegove brtve ili mijenjati njegove parametre.
Ovo predstavlja opasnost. Provjerite jednom mjesečno radi li ventil ispravno; povucite ručicu dok ne čujete ispuštanje zraka. Otpustite
prsten.

Baterija ima ograničeno jamstvo od 1 godine. Uvijek do kraja napunite bateriju prije prve uporabe
koristiti. Tijekom punjenja baterija će se zagrijati, što je normalna situacija. Baterija je potrošni dio,
koji je dizajniran za 500 ciklusa punjenja, nakon čega se njegova učinkovitost može smanjiti. U takvim slučajevima preporučuje se punjenje baterije
da ga zamijeni novim. Baterija također ima sigurnosne sustave od preopterećenja koji štite uređaj i slučaj
preopterećenje i pregrijavanje uređaja. U takvim situacijama pričekajte oko 30 minuta dok se
Uređaj i baterija su se ohladili. Međutim, u nekim slučajevima može doći do trajnog oštećenja baterije. U takvim
slučajevima, bateriju treba zamijeniti novom. U slučaju oštećenja zbog preopterećenja baterije, nema
jamstveni zahtjev.
Punite bateriju redovito najmanje svaka 3 mjeseca, čak i ako uređaj nije u uporabi. Završi posao
s uređajem kada se baterija isprazni i uređaj se zaustavi tijekom rada. Nemojte ga ponovno uključiti, ali
Odmah zamijenite bateriju ili je napunite. Pokušaj rada s ispražnjenom baterijom može dovesti do trajnog kvara
uzrokovati oštećenje baterije.

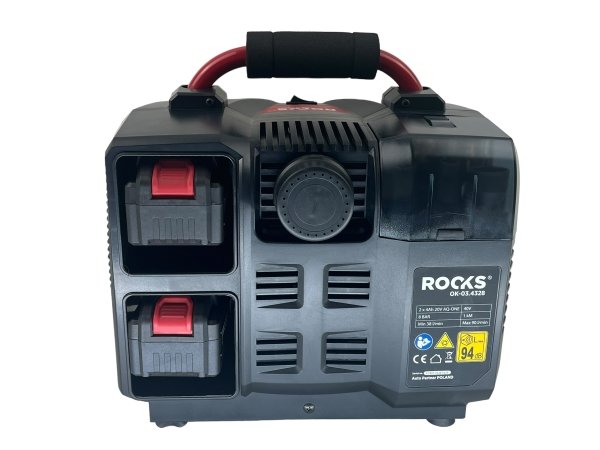

Ugradnja baterije:
1. Pritisnite gumb za otpuštanje,
2. Izvucite bateriju.

20V_AQONE OK-03.4328_2

KONSTRUKCIJSKI I TEHNIČKI PODACI
• Napon: 40 V
• Baterija: 2 x 4 Ah 20V AQ-ONE
• Snaga: 1 KS
• Kapacitet: 6 l
• Maksimalni tlak: 8 bara (116 PSI)
• Protok zraka: 90 l/min
• Izlazna snaga: 4 bara – 55 l/min, 7 bara – 38 l/min
• Pogon: remen
• Razina buke: 94 dB
