AMIO OBD2 DIAGNOSTIC SCANNER – bežični dijagnostički uređaj

SKU: AMIO04731

04731_OBD2_diagnostic_scanner_MANUAL

29,99€

Cijena na 23.10.2026. : 29,99€ Sidrena (bazna) cijena je redovna maloprodajna cijena koja je za ovaj proizvod vrijedila na navedeni referentni datum. Služi potrošaču za usporedbu s aktualnom cijenom, sukladno odlukama Vlade RH i Zakonu o zaštiti potrošača. Nije akcijska cijena niti najniža cijena u zadnjih 30 dana.
Usporedi
Dodaj u listu želja

Načini plačanja:

Opis

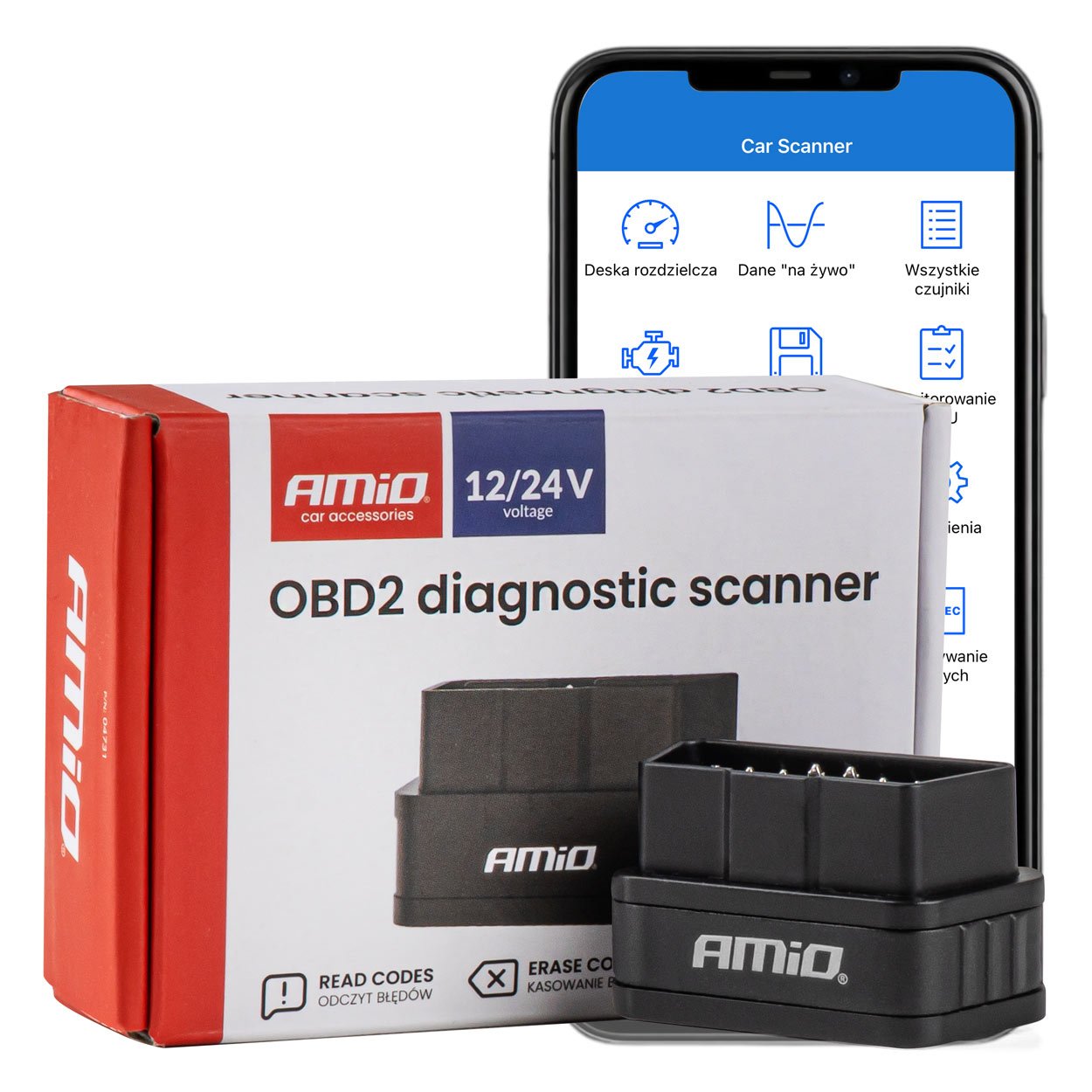

AMiO 04731 je kompaktni bežični Bluetooth OBD2 dijagnostički adapter (ELM327 arhitektura bazirana na čipu PIC18F25K80) namijenjen za brzo očitavanje parametara rada motora i brisanje pogrešaka (DTC) putem pametnog telefona ili tableta (Android / iOS).

Uređaj posjeduje fizičku tipku za uključivanje/isključivanje (One-touch shutdown) koja sprječava pražnjenje akumulatora kada adapter ostane trajno spojen u OBD2 priključku vozila.

Tehničke specifikacije

ParametarVrijednost
PovezivanjeBluetooth 4.0 / BLE (kompatibilno s Android i iOS)
ČipsetPIC18F25K80 (široka kompatibilnost s AT naredbama)
Radni napon9 V – 24 V (napajanje izravno s OBD2 porta vozila)
Potrošnja u raducca. 10 mA
Radna temperatura-40 °C do +85 °C
Dimenzije i masa24 × 46 × 27 mm; ~16 g
Indikatori3 statusne LED diode (napajanje, BT veza, prijenos podataka)
Dodatne funkcijeFizička tipka za gašenje / uključivanje napajanja

Podržani OBD2 protokoli:

  • SAE J1850 PWM i SAE J1850 VPW

  • ISO 9141-2 (5 baud init)

  • ISO 14230-4 KWP (5 baud & fast init)

  • ISO 15765-4 CAN (11-bit & 29-bit ID, 250 & 500 kbaud)

  • SAE J1939 CAN

Glavne mogućnosti i podržana vozila

  • Očitavanje i brisanje pogrešaka (DTC): Prikaz generičkih (P0xxx) i tvorničkih (P1xxx) kodova motora te gašenje indikatorske lampice motora (Check Engine / MIL).

  • Podaci u stvarnom vremenu (Live Data): Očitavanje okretaja motora (RPM), brzine, temperature rashladne tekućine, položaja leptira gasa, tlaka usisne grane (MAP), protoka zraka (MAF), napona lambda sondi, korekcije goriva (STFT/LTFT), tlaka goriva, itd.

  • Freeze Frame podaci: Pregled parametara zabilježenih u trenutku pojave kvara.

  • I/M Readiness test: Provjera spremnosti sustava za eko-test (emisije).

  • Kompatibilnost:

    • Benzinci od 2001. godine (Euro 3/4) i noviji.

    • Dizelaši od 2004. godine i noviji.

    • Američka vozila s OBD2 standardom od 1996. godine naovamo.

Upute za spajanje i rad (Korak po korak)

1.Priprema aplikacije:

Preuzmite željenu dijagnostičku aplikaciju na mobitel. Preporučene aplikacije:

  • Car Scanner ELM OBD2 (najbolji izbor za Android i iOS)

  • Torque Lite / Pro (Android)

  • OBD Car Doctor / InCarDoc (Android / iOS)

2.Spajanje uređaja u vozilo:Priključak se najčešće nalazi ispod upravljača, iza pretinca s osiguračima ili kod središnje konzole.

Ugasite kontakt na vozilu. Umetnite AMiO 04731 u 16-pinski OBD2 priključak vozila. Pritisnite tipku za uključivanje na adapteru (ako je isključen) kako bi zasvijetlila statusna LED dioda.

3.Davanje kontakta:

Okrenite ključ u položaj za kontakt (položaj II) ili pritisnite Start/Stop tipku bez pritiskanja pedale kočnice/kvačila (motor ne mora raditi za čitanje grešaka, ali za očitanje senzora u stvarnom vremenu motor mora biti pokrenut).

4.Bluetooth povezivanje:

  • Android: Otvorite Bluetooth postavke na telefonu, potražite nove uređaje i uparite adapter (naziv je obično OBDII, Car Scanner ili AMiO). Ako traži PIN, unesite 1234 ili 0000.

  • iOS (Apple): Nemojte uparivati uređaj kroz sustavne Bluetooth postavke iOS-a. Bluetooth Low Energy (BLE) uređaji se vežu izravno unutar aplikacije.

5.Konfiguracija u aplikaciji i povezivanje na ECU:

Otvorite aplikaciju (npr. Car Scanner):

  1. Uđite u Postavke (Settings) → Povezivanje (Connection).

  2. Odaberite tip veze: Bluetooth LE (4.0) za iOS ili Bluetooth za Android.

  3. Odaberite uređaj s popisa pronađenih uređaja.

  4. Odaberite profil vašeg vozila (marka, model i tip motora) radi točnijeg mapiranja senzora.

  5. Vratite se na početni zaslon aplikacije i pritisnite Poveži (Connect).

6.Dijagnostika i brisanje pogrešaka:

Nakon uspješnog spajanja na upravljačku jedinicu (ECU), odaberite DTC / Greške (Fault codes) i pokrenite skeniranje. Za brisanje grešaka obavezno imajte uključen samo kontakt s ugašenim motorom.

Rješavanje potencijalnih problema

  • Aplikacija javlja “Cannot connect to ECU”: Provjerite je li kontakt na automobilu uključen. Neki modeli zahtijevaju ručni odabir OBD2 protokola unutar postavki aplikacije (prebacite s Automatic na npr. ISO 15765-4 CAN ili protokol specifičan za to vozilo).

  • Uređaj se ne vidi na popisu Bluetooth uređaja: Pritisnite tipku na adapteru (provjerite svijetli li crvena LED dioda). Iskopčajte adapter na 10 sekundi i ponovno ga umetnite u priključak.

  • Nemogućnost brisanja greške: Ako se greška odmah vrati, kvar je trajan (hardverski neispravan senzor, prekid instalacije) i upravljački modul motora ponovno registrira isti problem čim provjeri naponski krug.
